技術資料

１．効果と選定

（１）吸熱特性
一般に装置（盤）内部の温度は、発熱量との平衡により決まります。
これを文章式で表すと、次のとおりになります。

発熱量＝外板からの面放熱＋自然換気放熱＋強制換気(換気扇)放熱＋冷却器放熱

なお、密閉式装置（盤）の場合は、自然換気、強制換気による放熱がないため、それらを省略すると、

発熱量＝外板からの面放熱＋冷却器放熱

となり、それは次式となります。

８６０(ＷＡ－ＷＣ)＝Ｋ・Ｓ・(Ｔ_i－Ｔ_ｏ）

ＷＡ：内部発熱量(KW)
ＷＣ：冷却器吸熱量(KW)
Ｋ：放熱面の熱貫流率(Kcal/m²h℃)
Ｓ：盤の有効放熱面積(m²)
Ｔ_i：盤内平均空気温度(℃)
Ｔ_o：盤外気温度(℃)

次のグラフは、密閉式制御盤においてバンロム電子冷却器を１台取り付けた時の温度低減効果を示したものです。

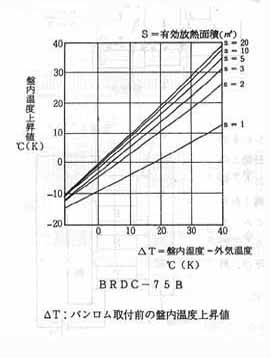

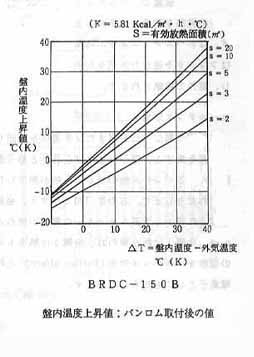

１）盤内温度実測値から見た効果

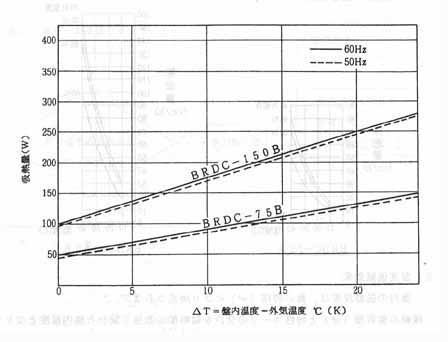

２）盤内温度実測値から見た吸熱量

３）熱対策から見た選定方法

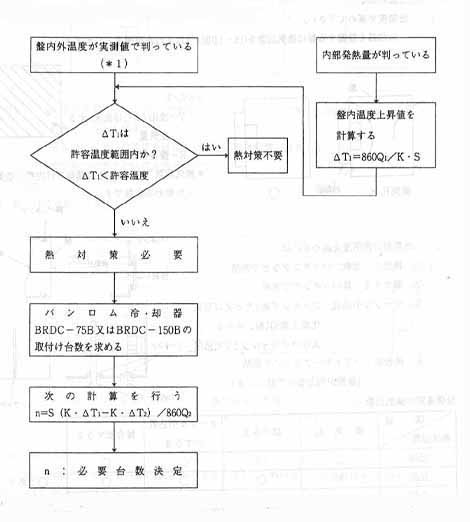

吸熱特性グラフから１台取付け時の効果を知ることができますが、複数必要とする場合は下記のフローに従って選定して下さい。

＊１：密閉型盤での実測値です。（換気孔のある盤での数値を入れられると、計算結果と効果が異なります。）

Ｑ₁：盤内発熱量(kw)
Ｑ₂：バンロム冷却器の吸熱量（Kw/h)
許容温度上昇値　ΔＴ＝０℃の時　　ＢＲＤＣー７５Ｂ＝0.05　ＢＲＤＣ－１５０Ｂ＝0.1
　　　　　　　　　　　ΔＴ＝１５℃の時　ＢＲＤＣー７５Ｂ＝0.11　ＢＲＤＣ－１５０Ｂ＝0.21
ΔＴ₁：熱対策前の盤内温度上昇値（℃）　　盤内温度－外気温度

ΔＴ₂：熱対策後の盤内温度上昇値（℃）　　盤内温度－外気温度

Ｓ：有効放熱面積（ｍ³)　　　　　　　　　　　　底面を除く表面積

Ｋ：熱貫流率（Kcal/m³h℃）　　　　　　　　　　Ｋ＝5.81（屋内設置盤時）

860：Kw/hからKcal/hへの換算値（Kcal/hＸ860＝Kcal/h）
